Contenido:

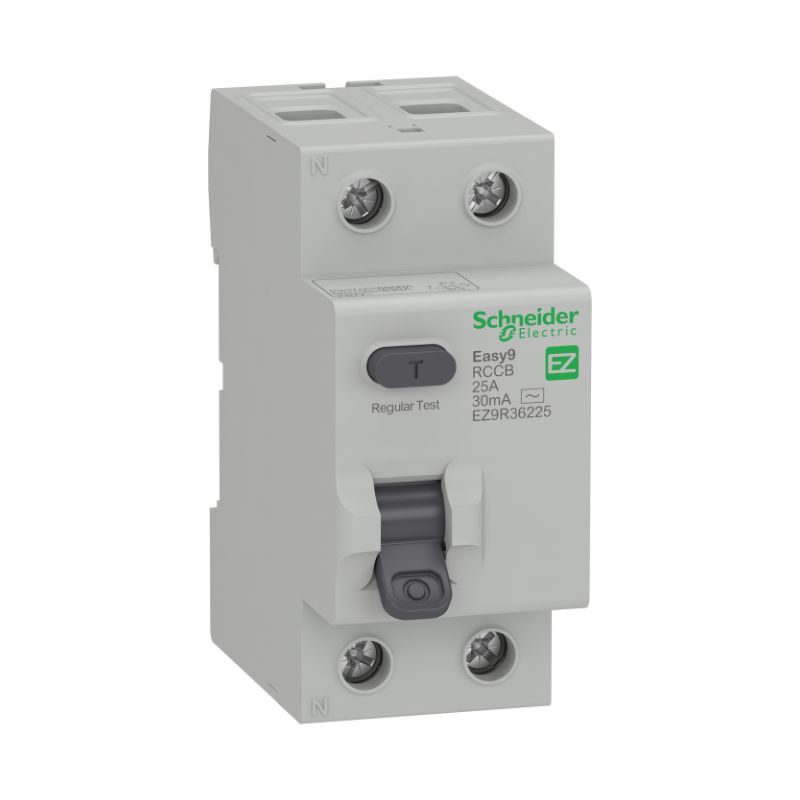

- 1 Interruptor Diferencial, 2P
Características:
| Gama de productos | Easy9 |
|---|---|
| Tipo de producto o componente | Interruptor diferencial |
| Nombre abreviado del equipo | Interruptor diferencial Easy9 |
| Polos | 2P |
| posición neutral | Izquierda |
| En corriente nominal | 25 A |
| En corriente nominal | 25 A |
| Tipo de red | CA |
| sensibilidad a la fuga a tierra | 30 mA |
| retraso de protección contra fugas a tierra | Instantáneo |
| clase de protección contra fugas a tierra | Tipo AC |
| poder de cierre y corte nominal | 500 A |
| corriente nominal de cortocircuito condicional | Disjuntor Easy9 6000 A 25 A |
| Ubicación del dispositivo en el sistema | De salida |
| Frecuencia de la red | 50/60 Hz |
| [Ue] Tensión nominal de funcionamiento estipulada | 230 V CA 50/60 Hz |
| tecnología de disparo por corriente residual | Independientemente de la tensión |
| [Ui] Tensión de aislamiento estipulada | 440 V CA |
| [Uimp] Tensión de resistencia a los golpes | 4 kV |
| corriente de sobretensión | 250 A |
| indicación de posición del contacto | Sí |
| Tipo de control | Palanca |
| Modo de montaje | Por clip |
| Soporte de montaje | Calha DIN |
| compatibilidad del bloque de distribución del bus combinado | Superior sim |
| desvío de llamada | 18 mm Entre fases |
| Distancias de 9 milímetros | 4 |
| Altura | 82 mm |
| Ancho | 36 mm |
| Profundidad | 72 mm |
| Cor | Gris (RAL 7035) |
| durabilidad mecánica | 5000 ciclos |
| durabilidad eléctrica | AC 2000 ciclos 230 V CA 50/60 Hz |
| conexiones – terminales | Terminal tipo túnel superior o inferior) 1…35 mm² Rígido Terminal tipo túnel superior o inferior) 1…25 mm² flexible |
| binario de apriete | 3,5 N.m superior o inferior |
| Normas | IEC 61008-1 |
| Certificaciones de productos | CE |
| grado de protección IP | IP20 |
| Grado de contaminación | 2em conformidad con IEC 61008-1 |
| Tropicalización | 2 |
| Humedad relativa | 95 %em55 °C |
| Temperatura del aire ambiente para la operación | -5…60 °C |
| Temperatura del aire ambiente para almacenamiento | -40…85 °C |
