Conteúdo:

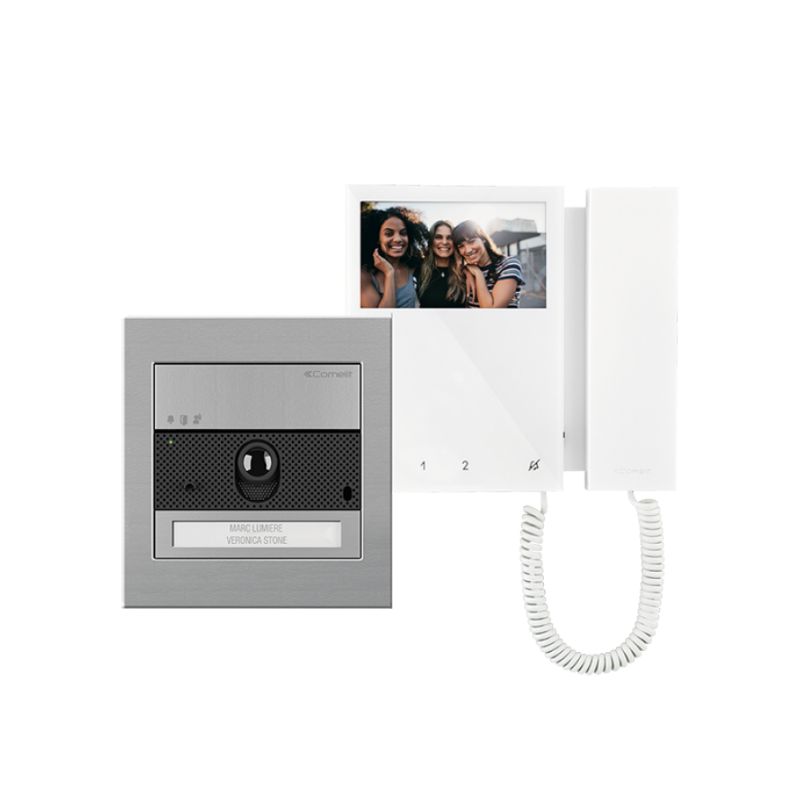

- 1 Botoneira para exterior de embutir série Ultra UT2020/4 com botão de chamada UT9211M
- 1 Vídeo-intercomunicador série Mini com auscultador 6701W
- Inclui também: Todos os acessórios necessários para realizar a instalação.
Caraterísticas:
| PRODUTOS DO KIT | |
| UT2020/4 | |
| MÓDULO DE ÁUDIO/VÍDEO SB2 ULTRA 4 USUÁRIOS | |
| Módulo áudio/vídeo para botoneira Ultra para um máximo de 4 utilizadores, sistema Simplebus 2. Fácil de instalar e simples de configurar graças à programação inteligente dos botões de chamada. Sensor crepuscular para desligar automaticamente a retroiluminação dos porta-cartões durante o dia. Microfone digital omnidirecional e alto-falantes duplos para fornecer áudio de alta fidelidade. Câmera colorida grande angular (campo de visão: 120° horizontal e 90° vertical) Sinalização de áudio e vídeo útil para pessoas com deficiência, ativada por programação. Pré-instalação para 2 botões de chamada. Completos com tampa, botão único ou botão duplo, confeccionados em plástico de alta qualidade, com tratamento que evita que fiquem amarelados ou opacos, ou em alumínio. A regulagem e a programação podem ser realizadas sem desmontar o módulo. Dimensões: 1 módulo Ultra. ULTRA, a nova botoneira mais evoluída tecnologicamente, muito fácil de instalar. Disponível na versão encastrada (espessura saliente da parede de 10 mm) ou de superfície (espessura saliente da parede de apenas 35 mm). Dimensões: 100x90x35mm | |
| INFORMAÇÕES GERAIS | |
| Cara | Modular |
| Altura (mm) | 90 |
| Largura (mm) | 100 |
| Profundidade (mm) | 35 |
| Cor do produto | Alumínio, Preto RAL9005, Transparente |
| Peso do produto (g) | 350 |
| Tipo de material de revestimento | Policarbonato, liga de alumínio |
| montagem embutida | Sim, com um acessório dedicado |
| montagem na parede | Sim, com um acessório dedicado |
| SISTEMAS COMPATÍVEIS | |
| Áudio/vídeo Simplebus 2 com alimentação art. 1210/1210A | Sim |
| RECURSOS DE ÁUDIO | |
| Microfone | Sensor de áudio digital MEMS, omnidirecional |
| Palestrante | 28 mm (Ø), 8 Ohm, 1 W (2) |
| Tecnologias implementadas | Full Duplex |
| RECURSOS DA CÂMERA | |
| Câmera | Cores |
| Tipo de sensor | 1/3 e |
| Dimensões ópticas da lente (mm) | 1,79 |
| Ângulo de visão (H x V – °) | 120×90 |
| Sensibilidade | 0,45 |
| Resolução de vídeo (H x V – pixel) | 1288×968 |
| CARACTERÍSTICAS ELÉTRICAS | |
| Tipo de fonte de alimentação | Alimentação do barramento do videoporteiro |
| Tensão de alimentação | 33 V CC |
| Absorção em espera (W) | 1,5 |
| Absorção máxima (W) | 6 |
| RECURSOS DE HARDWARE | |
| Tipo de chamada | Botões |
| Tipo de botão | Mecânico |
| Número de botões (nº) | 2 |
| Cor da luz de fundo | Branco, desligado |
| Terminais | LL V+ V- COM NC NO SE+ SE-/GND RTE TX- TX+ RX- RX+ |
| Número de entradas (nº) | 1 |
| Número de saídas (nº) | 2 |
| RECURSOS DE HARDWARE | |
| Tipo de saídas | Relé (C-NO-NC, 4A@12÷24 VAC/VDC, pico de 10A), SE: pulso de desbloqueio de 4A, corrente de retenção de 200mA para travas de 12VAC/DC (impedância máxima de 18 Ohm) |
| Portas de comunicação | Micro USB |
| sensor crepuscular | Sim |
| CONFIGURAÇÕES | |
| Volume do alto-falante | Sim |
| Volume do microfone | Sim |
| Brilho da luz de fundo | Sim |
| MODO DE PROGRAMAÇÃO | |
| Configuração manual (via Dip Switch) | Sim |
| Software Gerenciador ViP | Sim |
| CARACTERÍSTICAS AMBIENTAIS E DE CONFORMIDADE | |
| Índice de proteção IP | IP65 |
| Classificação de resistência a vandalismo (Código IK) | IK08 |
| Temperatura operacional (°C) | -25÷55 |
| Umidade operacional (UR máx.) (%) | 25÷95 |
| Aula ambiental | 4 |
| Certificações CE | RoHS II – 2011/65/UE (EN IEC 63000:2018), EMC 2014/30/EU (EN 61000-6-1:2007, EN 61000-6-3:2007+A1:2011) |
| FUNÇÕES PRINCIPAIS | |
| Abertura da porta | Sim |
| Número de relés auxiliares (nº) | 1 |
| Entrada para botão de abertura de porta local | Sim |
| FUNÇÕES PRINCIPAIS | |
| Entrada de sinalização de porta aberta | Sim |
| Indicações visuais do status do sistema | Sim |
| Sinais acústicos de status do sistema | Sim |
| Síntese de fala do estado do sistema | Sim |
| UT9211M | |
| BOTÃO ULTRA METAL INDIVIDUAL | |
| Botão único versão metálica para botoneira Ultra. Fabricado com perfil de alumínio para aumentar a resistência aos impactos e com polimetacrilato de metila com tratamento para resistir aos raios UV e evitar que fique amarelado ou opaco. Porta-cartões duplo (neutro e com símbolo de sino) fornecido como padrão. Suporte de cartão fácil de substituir. | |
| INFORMAÇÕES GERAIS | |
| Altura (mm) | 22 |
| Largura (mm) | 95,6 |
| Profundidade (mm) | 7.4 |
| Peso do produto (g) | vinte |
| Tipo de material de revestimento | Policarbonato, liga de alumínio |
| Cor do produto | Alumínio, Transparente |
| RECURSOS DE HARDWARE | |
| Tipo de chamada | Botões |
| Tipo de botão | Mecânico |
| Cor da luz de fundo | Branco, desligado |
| UT9161 | |
| MÓDULO ULTRA QUADRO 1 INCORPORADO | |
| Moldura de embutir de 1 módulo para botoneira Ultra. É composto por um suporte metálico, que permite a fixação firme dos módulos sem a necessidade de parafusos, e uma moldura em alumínio fundido, tratada com cataforese para aumentar a resistência à corrosão química e ambiental, inclusive aos raios UV. Espessura saliente da parede: 10 mm. Pode ser usado na arte. 3110/1 e 3110/1A com possibilidade de instalação horizontal dos módulos um ao lado do outro. Dimensões: 125,5x136x35mm | |
| SISTEMAS COMPATÍVEIS | |
| Áudio/vídeo Simplebus 2 com alimentação art. 4888C | Sim |
| Áudio/vídeo Simplebus 2 com alimentação art. 1210/1210A | Sim |
| Áudio Simplebus 2 com fonte de alimentação art. 1210/1210A | Sim |
| Áudio Simplebus 1 | Sim |
| VIP | Sim |
| CARACTERÍSTICAS PRINCIPAIS | |
| Altura (mm) | 136 |
| Largura (mm) | 125,5 |
| Profundidade (mm) | 35 |
| Peso do produto (g) | 450 |
| DADOS GERAIS | |
| Tipo de material de revestimento | Metálico, alumínio fundido |
| Cor do produto | Preto RAL9005, Prata RAL9006 |
| MONTAGEM/INSTALAÇÃO | |
| montagem embutida | Sim |
| 1210A | |
| ALIMENTADOR ISOLADO SIMPLEBUS 2 | |
| Fonte de alimentação fornecida com transformador isolado para sistemas de áudio e áudio/vídeo Simplebus2. Composto por 1 entrada compatível com todas as botoneiras Simplebus2 e 1 saída para ligação de postos internos Simplebus2. Contém arte de fechamento de linha. 1216. Dimensões: 143x62x90mm (8 módulos DIN). | |
| CARACTERÍSTICAS PRINCIPAIS | |
| Tensão de alimentação | 230 VCA / 50÷60Hz |
| Tensão de alimentação de saída | 33 V CC |
| Aplicável com guia DIN | Sim |
| Número de módulos DIN (nº) | 8 |
| RECURSOS DE HARDWARE | |
| Peso do produto (g) | 1000 |
| DADOS GERAIS | |
| Altura (mm) | 62 |
| Largura (mm) | 143 |
| Profundidade (mm) | 90 |
| Tipo de material de revestimento | Plástico |
| Cor do produto | Branco |
| Temperatura operacional (°C) | 0÷40 |
| COMPATIBILIDADE | |
| Sistema Áudio/Vídeo Simplebus 2 | Sim |
| Sistema de áudio Simplebus 2 | Sim |
| MONTAGEM/INSTALAÇÃO | |
| montagem na parede | Sim |
| CARACTERÍSTICAS ELÉTRICAS | |
| absorção máxima (C) | 30 |
| Consumo máximo de corrente (mA) | 350 |
| Potência máxima fornecida (W) | 40 |
| 6701W | |
| MINI MONITOR COM FONE DE OUVIDO SIMPLEBUS2 | |
| Monitor colorido de superfície com tela de 4,3″ | |
| INFORMAÇÕES GERAIS | |
| Altura (mm) | 160 |
| Largura (mm) | 175 |
| Profundidade (mm) | 22 |
| Peso do produto (g) | 600 |
| Cor do produto | Branco RAL9003 |
| Tipo de material de revestimento | abdômen |
| montagem na parede | Sim |
| montagem de mesa | Sim, com um acessório dedicado |
| SISTEMAS COMPATÍVEIS | |
| Áudio/vídeo Simplebus 2 com alimentação art. 4888C | Sim |
| Áudio/vídeo Simplebus 2 com alimentação art. 1210/1210A | Sim |
| Kit áudio/vídeo Simplebus 2, fonte de alimentação art. 1209 | Sim |
| TELA | |
| Tamanho de exibição (& | 4.3 |
| proporção da tela | 16:9 |
| Resolução (pixels) | 480×272 |
| RECURSOS DE ÁUDIO | |
| Microfone | 6mm (Ø), Omnidirecional |
| Palestrante | 40 (ø) x 5,1 (A) mm, 100 ohm, 0,25 W |
| CARACTERÍSTICAS ELÉTRICAS | |
| Tipo de fonte de alimentação | Alimentação do barramento do videoporteiro |
| Tensão de alimentação | 22÷34 VCC (Barramento) |
| Absorção em espera (W) | 0,13 |
| Absorção máxima (W) | 7.3 |
| RECURSOS DE HARDWARE | |
| Tipo de botão | Capacidade |
| Botões de serviço | Abridor de porta, Silencioso (Privacidade), Porta aberta |
| Número de botões programáveis para funções adicionais | 2 (6 com acessório art. 6733W) |
| Terminais | LL CFP1 CFP2 |
| Terminais removíveis | Sim |
| CONFIGURAÇÕES | |
| Volume do toque | Sim |
| Brilho da tela | Sim |
| Cor da tela | Sim |
| CARACTERÍSTICAS AMBIENTAIS E DE CONFORMIDADE | |
| Índice de proteção IP | IP30 |
| Temperatura operacional (°C) | 5÷40 |
| Umidade operacional (UR máx.) (%) | 25÷75 |
| CARACTERÍSTICAS AMBIENTAIS E DE CONFORMIDADE | |
| Aula ambiental | Eu (B1) |
| Certificações CE | RoHS II – 2011/65/UE (EN IEC 63000:2018), EMC 2014/30/EU (EN 61000-6-1:2007, EN 61000-6-3:2007+A1:2011) |
| CARACTERÍSTICAS GERAIS | |
| Abertura da porta | Sim |
| Abertura automática de porta de plantão (Médico) | Sim |
| Modo silencioso (privacidade) | Sim |
| Começo automático | Sim |
| Chamada na central telefônica do concierge | Sim |
| Chamadas de intercomunicação | Sim |
| Entrada para chamada da campainha | Sim |
| Campainha personalizável | Sim |
| Eu envio chamadas de alarme | Sim |
| Controle do atuador | Sim |
| Endereço múltiplo | Sim |
| sinal de porta aberta | Sim |
| 3110/1 | |
| IKALL/IKALL METAL – CAIXAS EMBUTIDAS | |
| Caixa de encastrar para botoneira Ultra e Ikall. Não. Módulos: 1. Dimensões 118x118x45mm. | |
| CARACTERÍSTICAS PRINCIPAIS | |
| Altura (mm) | 118 |
| Largura (mm) | 118 |
| Profundidade (mm) | Quatro cinco |
| DADOS GERAIS | |
| Tipo de material de revestimento | Plástico |
| Cor do produto | Verde |
| COMPATIBILIDADE | |
| Sistema Áudio/Vídeo Simplebus 2 | Sim |
| Kit de construção de sistema de áudio/vídeo | Sim |
| Sistema de áudio Simplebus 2 | Sim |
| Sistema de áudio Simplebus 1 | Sim |
| Sistema VIP | Sim |
| Sistema de kit de áudio/vídeo | Sim |
| Sistema tradicional | Sim |
| MONTAGEM/INSTALAÇÃO | |
| montagem embutida | Sim |
| RECURSOS DE ÁUDIO/VÍDEO | |
| Sistema de som | Sim |
| Sistema de áudio/vídeo | Sim |
