Conteúdo:

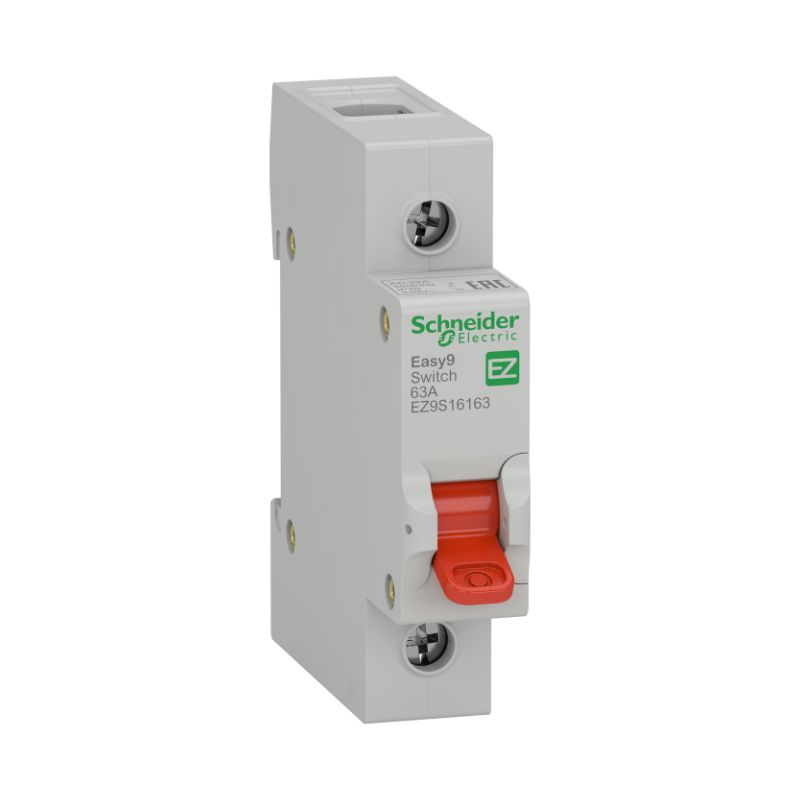

- 1 Interruptor Seccionador – 1P
Caraterísticas:
| Gama | Easy9 |
|---|---|
| Tipo de produto ou componente | Seccionador |
| Nome abreviado do equipamento | Interruptor Easy9 |
| aplicação de interruptor | Distribuição |
| Pólos | 1P |
| categoria de utilização | AC-22A |
| adequação para isolamento | Sim |
| [Ie] corrente estipulada de funcionamento | 63 A a 230 V 50/60 Hz |
| [Ue] Tensão operacional nominal | 230 V CA 50/60 Hz |
| [Icm] poder de fecho nominal em curto-circuito | 0,945 kA |
| [Icw] corrente de curta duração admissível estipulada | 0,756 kA durante 1 s |
| [Ui] Tensão estipulada de Isolamento | 500 V CA 50/60 Hz |
| [Uimp] Tensão de resistência aos choques | 4 kV |
| Tipo de controlo | Alavanca |
| Sinalização local | Indicação ligado/desligado |
| indicação de posição do contacto | Sim |
| Modo de montagem | Por clipe |
| Suporte de montagem | Calha DIN |
| Distancias de 9 milímetros | 2 |
| Altura | 81 mm |
| Largura | 18 mm |
| Profundidade | 66,5 mm |
| Cor | Cinzento |
| durabilidade mecânica | 8500 ciclos |
| durabilidade elétrica | 1500 ciclos |
| ligações – terminais | Terminal tipo túnel superior ou inferior) 1…35 mm² Rígido Terminal tipo túnel superior ou inferior) 1…25 mm² flexível |
| binário de aperto | 3,5 N.m |
| Normas | IEC 60947-3 |
| Certificações de produtos | CE |
| Grau de proteção IP | IP20em conformidade com IEC 60529 |
| Tropicalização | 2 |
| Temperatura do ar ambiente para operação | -5…55 °C |
| Temperatura do ar ambiente para armazenamento | -5…70 °C |
