Conteúdo:

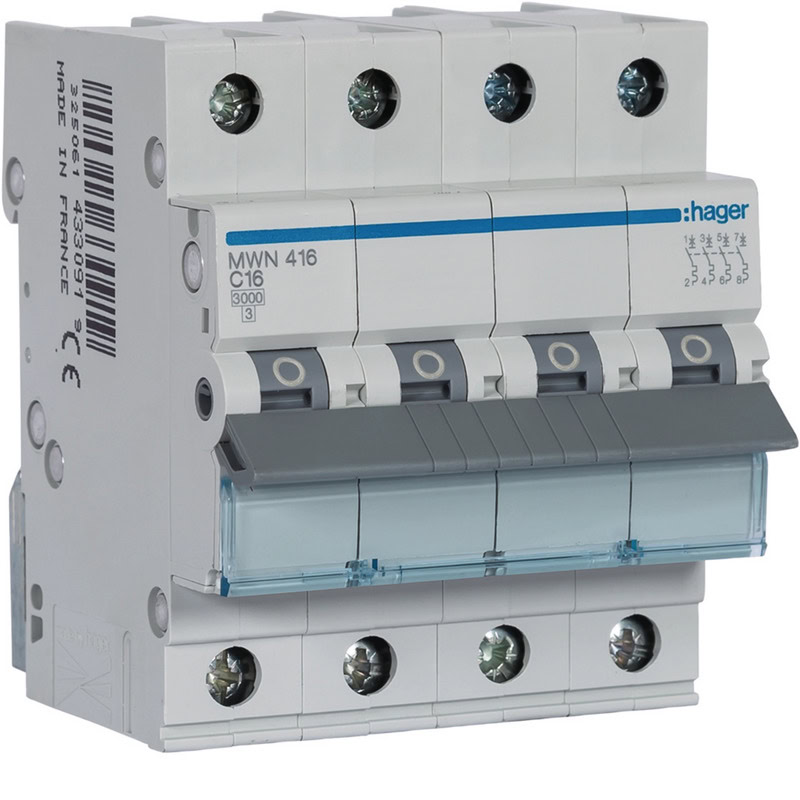

- 1 Disjuntor Hager
Características:
| Corrente nominal | 16 A | 20 A | 32 A | 40 A | 63 A |
|---|---|---|---|---|---|
| Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2 | – | 4.50 kA | |||
| N.º de polos | 4P | ||||
| Curva | C | ||||
| Número de módulos | 4 | ||||
| Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-1 | 3 kA | ||||
| Binário nominal de aperto do terminal superior | 2.80 – 2.80 Nm | ||||
| Binário nominal de aperto do terminal inferior | 2.80 – 2.80 Nm | ||||
| Tensão nominal de funcionamento Ue | 230 – 400 V | ||||
| Tipo de alimentação de tensão | CA (abreviatura) | ||||
| Tensão nominal de isolamento Ui | 500 V | ||||
| Tensão nominal de resistência a impulsos Uimp | 4000 V | ||||
| Frequência | 50 – 60 Hz | ||||
| Binário de aperto nominal | 2.80 – 2.80 Nm | ||||
| Tipo de ligação inferior para aparelhos modulares | biconnect | ||||
| Tipo de conexão para produtos modulares | Terminal de parafuso | ||||
| Possibilidade de montagem a 360° | Sim | ||||
| IP | IP20 | ||||
| Grau de poluição de acordo com IEC60664/IEC60947-2 | 2 | ||||
| Classe de limitação da energia I²t | 3 | ||||
| Tropicalização | Para todos os climas | ||||
| Temperatura de funcionamento | -25 / 70 °C | ||||
Potência total dissipada em IN | 8.74 W | 11.7 W | 17.6 W | 22.4 W | 25.6 W |
