Contenido:

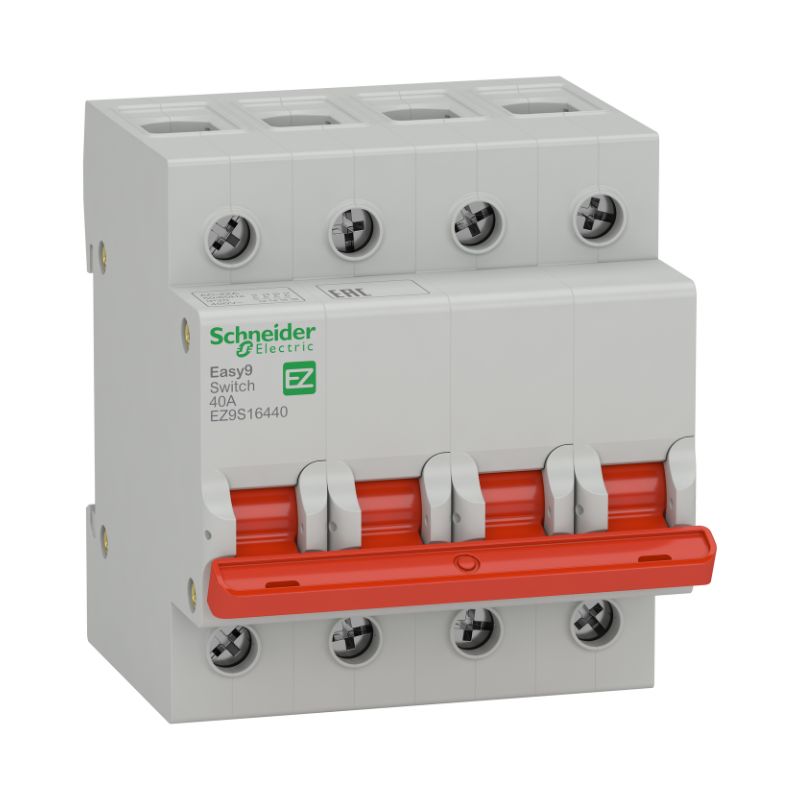

- 1 Interruptor 4P
Características:
| Gama | Easy9 |
|---|---|
| Tipo de producto o componente | Seccionador |
| Nombre abreviado del equipo | Interruptor Easy9 |
| aplicación de interruptor | Distribución |
| Polos | 4P |
| categoría de uso | AC-22A |
| adecuación para el aislamiento | Sí |
| [Ie] corriente estipulada de funcionamiento | 40 A a 400 V 50/60 Hz |
| [Ue] Tensión nominal de funcionamiento | 400 V CA 50/60 Hz |
| [Icm] poder de cierre nominal en cortocircuito | 0,6 kA |
| [Icw] corriente de corta duración admisible estipulada | 0,48 kA durante 1 s |
| [Ui] Tensión de aislamiento estipulada | 500 V CA 50/60 Hz |
| [Uimp] Tensión de resistencia a los golpes | 4 kV |
| Tipo de control | Palanca |
| Señalización local | Indicación encendido/apagado |
| indicación de posición del contacto | Sí |
| Modo de montaje | Por clip |
| Soporte de montaje | Calha DIN |
| Distancias de 9 milímetros | 8 |
| Altura | 81 mm |
| Ancho | 72 mm |
| Profundidad | 66,5 mm |
| Cor | Cinzento |
| durabilidad mecánica | 8500 ciclos |
| durabilidad eléctrica | 1500 ciclos |
| conexiones – terminales | Terminal tipo túnel superior o inferior) 1…35 mm² Rígido Terminal tipo túnel superior o inferior) 1…25 mm² flexible |
| par de apriete | 3,5 N.m |
| Normas | IEC 60947-3 |
| Certificaciones de productos | CE |
| Grado de protección IP | IP20 de acuerdo con IEC 60529 |
| Tropicalización | 2 |
| Temperatura del aire ambiente para la operación | -5…55 °C |
| Temperatura del aire ambiente para almacenamiento | -5…70 °C |
