Contenido:

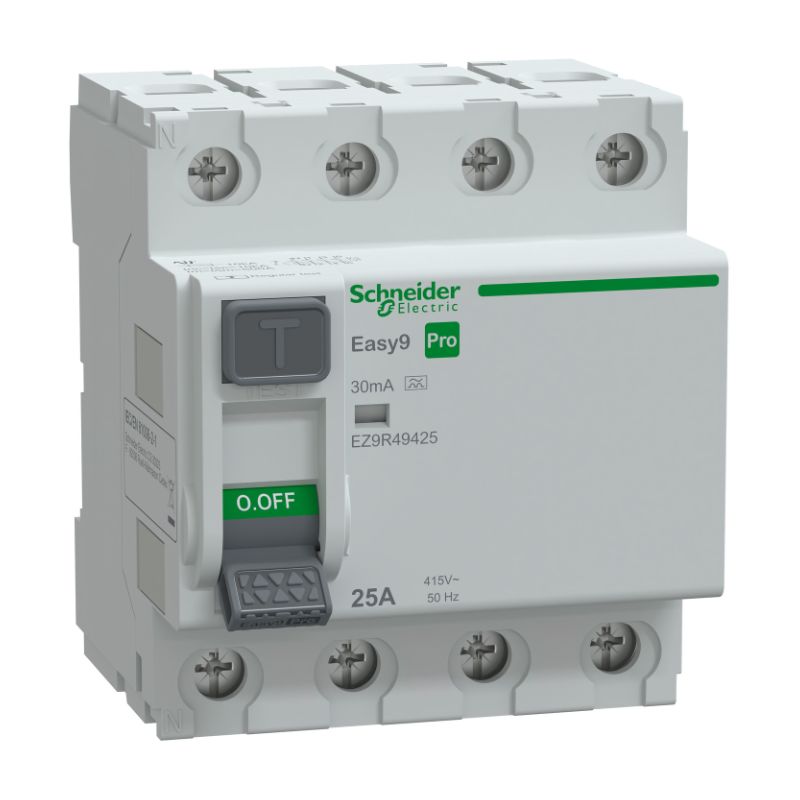

- 1 Disyuntor Diferencial (RCCB)
Características:
| Gama | Easy9 |
|---|---|
| Tipo de producto o componente | Interruptor diferencial |
| Nombre abreviado del equipo | Interruptor diferencial Easy9 |
| Aplicación del aparato | Distribución |
| Identificación de polos | 4P |
| posición neutral | Izquierda |
| En corriente nominal | 25 A |
| Tipo de red | CA |
| sensibilidad a la fuga a tierra | 30 mA |
| retraso de protección contra fugas a tierra | Instantáneo |
| clase de protección contra fugas a tierra | Tipo A |
| poder de cierre y corte nominal | 500 A |
| corriente nominal de cortocircuito condicional | 10 kA |
| Ubicación del dispositivo en el sistema | De salida |
| Frecuencia de la red | 50 Hz |
| [Ue] tensión nominal de funcionamiento estipulada | 415 V CA 50 Hz |
| tecnología de disparo por corriente residual | Independientemente de la tensión |
| [Ui] Tensión de aislamiento estipulada | 500 V |
| [Uimp] Tensión de resistencia a los golpes | 4 kV |
| indicación de posición del contacto | Sí |
| corriente de sobretensión | 250 A |
| Tipo de control | Palanca |
| Modo de montaje | Por clip |
| Soporte de montaje | Calha DIN |
| compatibilidad del bloque de distribución del bus combinado | Superior tipo pino Tipo inferior de pino/horquilla |
| Distancias de 9 milímetros | 8 |
| Altura | 85 mm |
| Ancho | 72 mm |
| Profundidad | 79 mm |
| Peso neto | 355 g |
| Cor | Gris (RAL 7035) |
| durabilidad mecánica | 5000 ciclos |
| durabilidad eléctrica | 4000 ciclos |
| conexiones – terminales | Terminal tipo túnel superior e inferior) 1…35 mm² Rígido Terminal tipo túnel superior e inferior) 1…25 mm² flexível |
| Normas | IEC/EN 61008-1 IEC/EN 61008-2-1 |
| Certificaciones de productos | CE |
| grado de protección IP | IP20 |
| Grado de contaminación | 2 |
| Tropicalización | 2em conformidade com IEC 60068-1 |
| Humedad relativa | 95 %em55 °C |
| Temperatura del aire ambiente para la operación | -25…60 °C |
| Temperatura del aire ambiente para almacenamiento | -40…85 °C |
