Contenido:

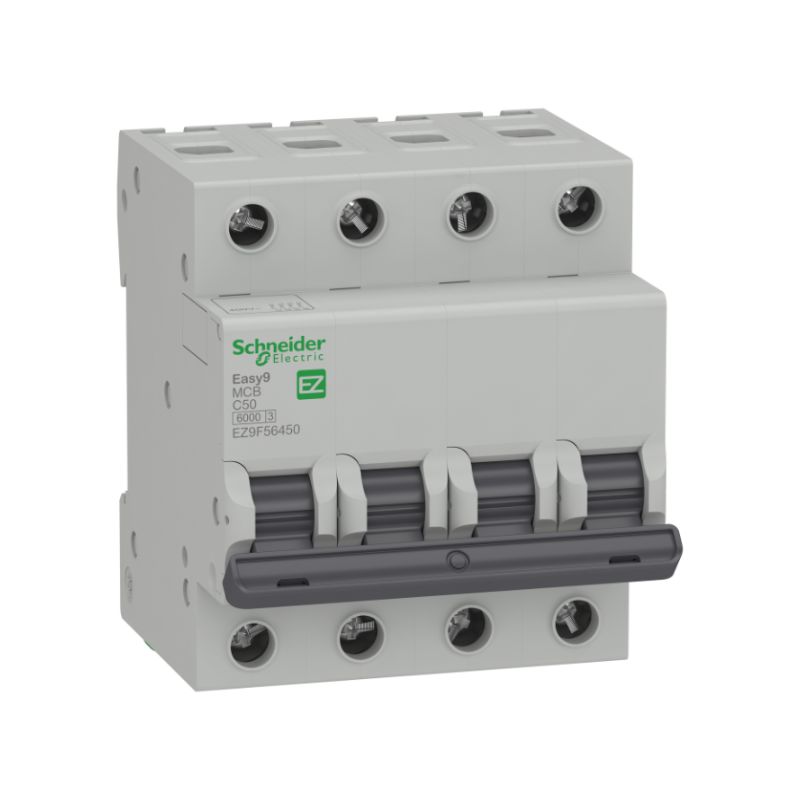

- 1 Disyuntor 4P
Características:
| Gama | Easy9 |
|---|---|
| Aplicación del aparato | Distribución |
| Tipo de producto o componente | Interruptor automático |
| Nombre abreviado del equipo | Disyuntor Easy9 |
| Polos | 4P |
| Número de postes protegidos | 4 |
| [In] corriente nominal | 50 A |
| Tipo de red | CA |
| de disparador | Termomagnético |
| Código de curva | C |
| Potencia de corte | 10000 A Icn a 220 V CA 50/60 Hz, conforme a la norma IEC 60898-1 |
| adecuación para aislamiento | Sí, conforme a la norma IEC 60898-1. |
| Frecuencia de la red | 50/60 Hz |
| [Ue] Voltage nominal de funcionamiento | 220 V CA 50/60 Hz 400 V CA 50/60 Hz |
| límite de disparo magnético | 5…10 x In |
| [Ics] potencia nominal de corte en servicio | 6000 A 100 % x Icn at 400 V CA 50/60 Hz conforming to IEC 60898-1 |
| clase de limitación | 3de conformidad con IEC 60898-1 |
| [Ui] Tensión de aislamiento estipulada | 500 V CA 50/60 Hz, conforme a la norma IEC 60898-1 |
| [Uimp] Resistencia a los choques | 4 kVem conformidade com IEC 60898-1 |
| indicación de posición del contacto | Sí |
| Tipo de control | Palanca |
| local | Sin |
| Modo de montaje | Por clip |
| Soporte de montaje | Calha DIN de 35 mm |
| Distancias de 9 milímetros | 8 |
| Altura | 82 mm |
| Ancho | 72 mm |
| Profundidad | 79,5 mm |
| profundidad incorporada | 45 mm |
| Peso neto | 0,48 kg |
| Cor | Gris (RAL 7035) |
| Durabilidad mecánica | 10.000 ciclos |
| durabilidad eléctrica | 4000 ciclos |
| conexiones – terminales | Terminal tipo túnel superior o inferior) 1…25 mm² flexible |
| Longitud de pelado del hilo | 14 mm para conexión superior o inferior |
| binario de apriete | 3,5 N.m superior o inferior |
| contra fugas | Sin |
| Normas | IEC 60898-1 |
| Certificaciones de productos | CE |
| grado de protección IP | IP20 conforming to IEC 60529 IP40 (quadro modular) conforming to IEC 60529 |
| Grado de contaminación | 2 |
| Categoría de sobretensión | III |
| Tropicalización | 2de conformidad con IEC 60068-2-30 |
| Humedad relativa | 95 %em50…55 °C |
| Temperatura del aire ambiente para la operación | -25…60 °C |
| Temperatura del aire ambiente para almacenamiento | -40…85 °C |
